浅析手术无影灯的电路图

手术无影灯是临床手术的灯具。使用手术无影灯可以很好地观察切口，尤其是对于一些特殊的伤口，可以清看到，提高手术效率。

若没有无影灯，在手术过程中可能会产生很多干扰，如医护人员的头部、身体、器械、手术器具、病人自己的位置所引起的阴影等，这些都是手术不方便的原因，因此进行无影灯手术是非常必要的。

那么手术无影灯的电路图是怎样的呢？下面我们就以兆丰手术无影灯来聊一聊：

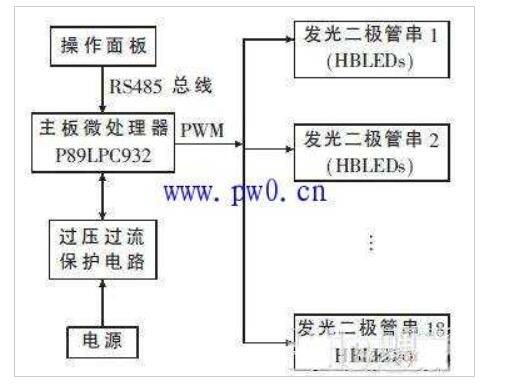

LED 手术无影灯由多个灯头构成， 成花瓣状， 固定在平衡臂悬挂体系上， 定位安稳， 能做笔直或循环移动，可满意手术中纷歧样高度和视点的需求。悉数无影灯有144 个高亮度白色LED，8 个串联成一组， 即称为高亮度发光二极管串HBLEDs（High Brightness Lighting EmittingDiode） ， 以18 组并联而成。每组彼此独立， 若有一组损坏， 别的照样可以持续作业， 所以对手术的影响较小。每组由一个LM3402 独自进行恒流驱动， 并依据用户需求，承受一个微处理器（CMU）P89LPC932 的PWM 脉宽调度操控， 可无级调度， 流过每个LED 的电流约为120 ~320 mA。
